一、目的要求

根據紡織纖維在不同回潮率下具有不同電阻的特性，利用電阻測濕儀測定紡織纖維所含的水分。通過試驗，掌握電阻測濕儀的操作方法，并測定原棉的含水率。

電阻測濕儀的種類比較多, 按使用條件可分為便攜式和在線檢測式兩種，按測試對象可分為纖維、紗線和織物電阻測濕儀。電阻測濕儀雖然具有測試速度快等優點，但影響其結果準確性的因素很多且很復雜，如試樣的回潮率分布是否均勻、測試溫度、棉纖維上的棉蠟、羊毛上的油脂及化纖上的油劑等都會對測量結果有影響，因此在測量時應注意測試條件的變化對測試結果的影響。

二、試驗儀器和試樣

試驗儀器為Y412BL型原棉水分測濕儀及天平。試樣為不同品級的原棉數種。

三、原棉電阻測濕儀的結構和原理

根據GB1103---2007細絨棉的標準含水率為10%。國際貿易中原棉的含水量都以回潮率計量，公定回潮率一般為805%。國家新標準中，為了向國際標準靠攏，提出用回潮率指標，此時水分測濕儀相應地應將原以含水率指示表改為回潮率。

儀器來源：

YG412BL型 原棉水份測定儀

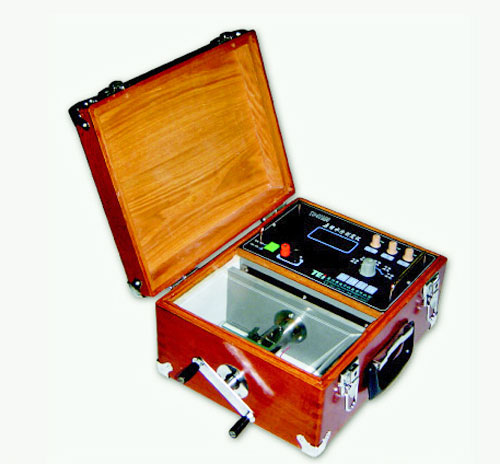

圖7-2 YG412BL型原棉水分測定儀外觀

YG412BL型 原棉水份測定儀

電阻測濕儀由試樣箱、棉樣加壓裝置和電阻測量裝置等組成。電阻測濕儀的儀器結構如圖7-1和圖7-2所示。電阻測濕儀是應用原棉率不同時有不同的電阻值的特性間接進行測定。在纖維質量、極板面積和電壓等試驗條件一定的情況下，測定通過棉纖維的電流大小，間接地測定原棉的含水。原棉含水率高時，其電阻值低中，電流大，原棉含水率低時，其電阻值高，電流小。因此，利用原棉含水率與電阻值之間的一定關系，即可測定原棉含水率。原棉含水率與電阻值之間呈以下指數函數關系：Rm·Mn=K

式中：Rm---原棉的電阻值

Mn ---原棉的含水率

K、n---常數

原棉的電阻值大小，不公與含水率有關，而且與測定時關，所以需要對測得的含水率進行溫度修正。電阻與的一般規律為：時，電阻值低，含水率偏高，時，電阻值高，含水率偏低。

電阻測濕儀孤測試部分根據被測物形狀不同，有插針式和箱式。本實驗使用箱式水分測濕儀。在測定漿紗和管紗水分時則常用插針式。

利用棉纖維在不同的回潮率下具有不同電阻值的特性，在試樣的質量、密度、極板面積、極板間電壓等測試條件一定的情況下，測量通過棉纖維的電流大小，間接得出原棉的回潮率。原棉回潮率高時，其電阻值小，電流大；原棉回潮率低時，其電阻值高，電流小。

原棉的電阻值大小還與測定時溫度有關，溫度高時，電阻值偏低，測得的回潮率偏高；溫度低時，電阻值偏高，回潮率偏低，故需要對測得的回潮率進行溫度修正。

四、儀器校驗

1 校驗準備

儀器通電預熱2～3min后將測試/校驗選擇檔撥到校驗鍵。

2 下層校驗

將波段開關撥到下層測試檔，按校驗鍵，顯示屏應顯示000.0。下層滿度在儀器出廠時已調好，使用時不需要調整。

3 中層校驗

將波段開關撥到中層測試檔，調節中層校零電位器，使顯示屏顯示000.0。將波段開關撥到中層滿度檔，調節中層校滿電位器，使顯示屏顯示100.0。

4 上層校驗

將波段開關撥到上層測試檔，按校驗鍵，顯示屏應顯示000.0。

將波段開關撥到上層滿度檔，調節上層校滿電位器，使顯示屏顯示100.0。

五、試驗方法和程序

1 回潮率測量范圍如下：

鋸齒棉：上層7～12%，中層 4～7% ，下層9～15%。

皮輥棉：上層6.8～11.5%，中層 3.9～6.8% ，下層8.7～14.4%。

根據棉花的回潮率，選擇上層測試，中層測試，下層測試中的某一個檔位。然后將測試/校驗選擇檔撥到測試位置上。

2 打開盛樣容器，取出一份樣品用天平稱取兩份（50±5）g試驗試樣，迅速撕松，均勻地推入兩極板間并蓋好玻璃蓋，搖動手柄加壓，使壓力器指針指到紅點，壓力器上的電源開關自動接通，顯示屏顯示鋸齒棉溫度已補償的回潮率值。若棉樣是皮輥棉，按一下存儲鍵，則顯示皮輥棉已補償的回潮率值。按溫度鍵，顯示當時溫度下棉樣回潮率的溫度補償值。

3 關閉電源，退松壓力器，取出試驗試樣。

從盛樣容器內取出一份樣品，稱重至該試驗試樣測試完畢，時間不得超過1min。

六、注意事項

1、儀器應放在干燥處，避免震動和高溫，不能放在烈日下暴曬，以免半導體元件變質。

2、切勿任意旋動面板下面的有關電位器，如有變動，就必須用標準電阻箱校正。

3、測量完畢，要及時斷開電源。如長期不用，應取出電池，以免霉爛。

4、電池盒內應保持清潔和接觸良好。

5、儀器應經常保持清潔，特別是清除兩測量極板間的棉樣和雜質，以免影響儀器的測量準確度。儀器應放置在通風干燥處，若長期放置于濕度較大的地方，使用前應作干燥處理，以免漏電引起測量誤差。

思考題

1.分析電阻測儀測定原棉含水率的基本原理。

2.比較烘箱法和電阻法測定水分的優缺點。
