一、實驗目的與要求

通過實驗，熟悉儀器基本工作原理，了解儀器操作方法，掌握利用拉伸曲線計算纖維拉伸性質的各項指標。

二、實驗儀器與用具

LLY-06型電子單纖維強力儀，黑絨板，鑷子，預加張力夾，校驗用砝碼等。

三、試樣

纖維試樣若干。

四、實驗方法與程序

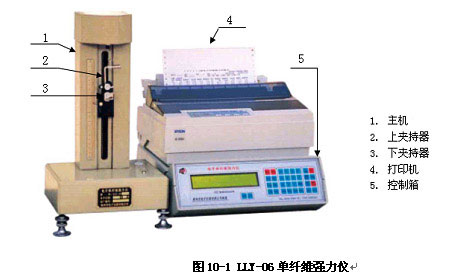

LLY-06型電子單纖維強力儀結構如圖10—1所示。

LLY-06B型 電子單纖維強力儀

LLY-06A型 電子單纖維強力儀

LLY-06E型 電子單纖維強力儀

（一）試驗前準備

1.接通電源，打開總電源開關，預熱10min。

2.調節夾持距離，拉伸試驗時上下夾持器距離一般為10mm或20mm。

3.如果駁接電腦，儀器將記錄試驗全過程，可獲得強大的分析功能：可適時顯示曲線圖、斷裂強力、伸長率、屈服應力、屈服伸長、斷脫伸長、初始模量、各項CV值等多項統計指標。特點如下：脫機適合教學（直觀、易操作，學生接觸容易、理解方便）、聯接pc機適合做課題（成功經驗：東華大學211工程驗收，5人調研組2005年12月在我廠試驗室待了3天對軟件仔細研究，得出結論：“萊州的強力儀最適合學校用，聯機、脫機都能用，脫機不怕學生用，用不壞；更可喜的是聯機做課題，功能很強大，關鍵是所有測得結果均可以任意導出到Word、Excel、寫字板，而且可以以數據和曲線的方式記錄測試全過程，也可以也可以將各力值采集點順序導入Excel；擁有多項專利，提高了測試精度和方便操作。則將儀器后側232接口駁接電腦對應接口（強烈提請注意：在電腦啟動前駁接），啟動單纖維驅動程序（強烈提請注意：LLY-06B/PC型電子單纖維強力儀帶有電腦接口和驅動光盤，價格不貴）。

4.如有必要，掛上二分之一量程的砝碼進行校驗。如20g檔，則為10g砝碼，數字顯示應符合要求，儀器可以放心使用。

(二）一次拉伸測試

1．將儀器功能設定為一次拉伸斷裂測試，同時設定預加張力、初始長度、試樣線密度、拉伸速度、測試次數等參數。

2． 取下上夾持器， 用張力夾隨機地從絨板上夾取一根纖維一端，另一端用上夾持器夾緊，然后將上夾持器掛在掛鉤上，試樣在規定的張力下懸垂并穿過下夾持器，夾緊下夾持器。應保證纖維放在上、下夾持器的中間位置。

3． 按“拉伸”鍵，儀器開始拉伸，拉伸斷裂后，下夾持器返回，顯示屏顯示斷裂強力、斷裂伸長、斷裂時間、斷裂功、初始模量及三個不同伸長時的應力值。

4． 重復測試，每個試樣測試50次，直到本組測試完畢。儀器可自動計算并顯示和打印一組的平均值(X)，標準差(S)、不勻率(CV值)及每一根試樣的測試結果。

（三）定伸長彈性測試

纖維被拉伸至設定伸長值L1（即纖維總伸長）后，儀器自動停止拉伸，讓纖維即處于應力松弛狀態,并維持設定時間T1（即定時1）下夾持器回升，纖維內應力逐漸減小，至設定的預張力值時的伸長回復值即纖維的急彈性變形L2 。夾持器停止，讓纖維繼續松弛設定時間T2(即定時2)后，下夾持器繼續回升到達上限位置后，再次拉伸纖維，當纖維內應力等于設定的預加張力時，對應的拉伸值為纖維的塑性變形L3，下夾持器則回升到上限位后自停，結束測試。

1．設置測試參數，選定定彈性拉伸功能，并設定預加張力、初始長度、定伸長百分率、拉伸速度、定時1（T1）、定時2（T2）、測試次數等。注：定伸長百分率是相對于初始長度而言的。

2．按標準要求夾好纖維，按“拉伸”鍵，儀器自動測試并顯示和打印L1、L2、L3、L4（總彈性L4=L1—L3）以及彈性功回復率W2／W1（其中W2為纖維回復時所做的功，W1為纖維拉伸到定伸長值時所做的功）。當到達設定的測試根數時，儀器顯示或打印出L1、L2、L3、L4及W2／W1的統計值（X、S及CV）。

（四）駁接電腦試驗

駁接電腦后試驗更加省心，只要使用過電腦的就會使用這個儀器，因為電腦界面中英文提示的，可以任意設置中英語言，根據指示操作。

（五）纖維濕態試驗

先裝好濕態試驗附件，水杯中加2/3清水，上下夾持器按原來方式夾好纖維，往上移動水杯，使纖維全部浸入水中。由于上夾持器浸入水后有一定浮力，所以原調好的零點有變化，需重新調節細調電位器，使顯示值為零（如有張力夾，調到初張力），按“下降”按鈕，拉伸纖維。拉斷后，將水杯下移，重新夾裝試樣，以進行第二次試驗。

五、指標計算

本儀器有自動計算功能，無需計算，如若求實，請參照另文。

六、實驗報告要求

1.記錄：試樣名稱與規格、儀器型號、儀器工作參數、環境溫濕度、原始數據。

2.計算：斷列強度、斷裂伸長率、初始模量、屈服強度、屈服伸長率、斷裂比功、功系數。

七、思考題

1.試述電子強力儀的工作原理。

2.影響試驗結果的因素有哪些？
