織物懸垂性能重現性的研究

常濤  張國權

濟南工程職業技術學院  萊州市電子儀器有限公司

Chang Tao1, Zhang Guoquan2

（1Jinan Engineering Vocational Technical College, 2Laizhou Electronic Instrument Ltd,）

【摘  要】分析了織物懸垂性能的測試原理，對ISO 9073-9:2008(E)關于懸垂性能測試的兩種方式以及中國織物懸垂性能的旋轉圖像處理法進行了闡述，通過試驗比較了不同測試方法所得出的織物懸垂性能的重現性，得出織物在100r/min的速度下旋轉45s后，靜置30s獲取圖像測得的懸垂系數的重現性較好。

關鍵詞：ISO，織物，懸垂性能，測試，試樣旋轉

織物的懸垂性是織物由自重而下垂的性能，也是視覺風格的一種表現形式，某種型式的穿著用品，如裙料以及窗簾、帷幕、桌布等裝飾性織物，懸垂性是其使用性能的重要因素，它與織物的抗彎性、剪切特性以及織物單位面積重量有關。研究織物的懸垂性能對成衣的舒適性有著直接重要關系。ISO 9073-9:2008(E)標準的出臺無疑是對織物懸垂性研究者的促進，中國的織物懸垂性研究者也做了大量工作并找到一些測試規律，并在1984年推出FJ539織物懸垂性試驗方法的國家標準，根據這個標準，織物懸垂性研究者又作了大量工作，在1996年對FJ539做了修訂，成為FZ/T01045織物懸垂性試驗方法的行業標準。不同的標準、不同的測試方法對織物的懸垂性能重現性會產生一定的影響。

1  織物懸垂性能的測試原理

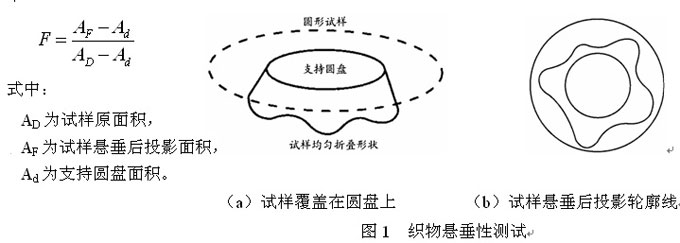

織物懸垂性測定方法很多，常用的方法是將一定面積的圓形試樣，放在一定直徑的小支持圓盤上，織物因自重沿小圓盤周圍下垂，呈自然折疊的形狀。然后在小圓盤垂直方向用平行光線照射試樣，得到試樣懸垂后的投影圖形及投影面積（見圖1）。ISO 9073-9:2008(E)標準和中國、美國、英國標準的測試原理相同?？椢锏膽掖剐阅苡脩掖瓜禂当硎荆涠x如下：

試驗證明：由于各種織物的原材料和織造工藝的不同，如果實驗手法和數據掌握不好，都會導致試驗結果的重現性很差，即使同一個試樣測試結果都會差異很大。下面通過試驗找出導致重現性差的關鍵因素，以便實現較好的懸垂性能重現性。

2  ISO 9073-9:2008(E)紡織品 包括懸垂系數的懸垂性測定

在標準中可以用兩種測試方法完成懸垂性能的測定，即紙環法、圖像處理法。

2.1紙環法

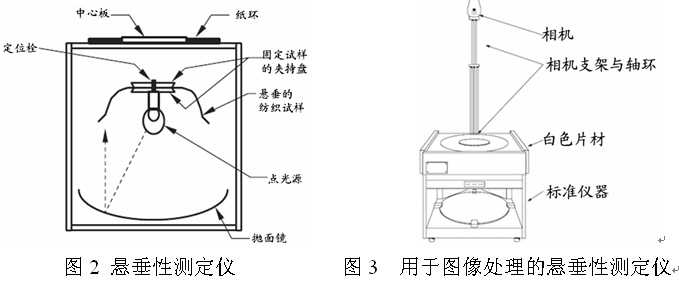

將試樣放在下層夾持盤上，懸垂試樣由下方向上投影到已知質量的紙環上，紙環與試樣未夾持部分的尺寸相同，蓋上儀器蓋，用秒表開始計時，30秒后，打開燈源，沿紙環上的投影外圍描繪出投影輪廓。（見圖2）。懸垂系數為投影部分的紙環質量占整個紙環質量的百分率。

2.2圖像處理法

將試樣放在下層夾持盤上，懸垂試樣由下方向上投影到蓋在透明蓋和同心板上的白色片材上，放下儀器蓋，用秒表開始計時，30秒后，打開燈源，用數碼相機獲取數字圖像（見圖3），從圖像中由評估軟件得到有關試樣懸垂性的具體定量信息。
