編者按：

您如果在研究織物風格，對織物的懸垂性能感興趣，那么這篇文章讓您了解了織物懸垂性指標的國內外研究趨勢和動向，以及我國的研究水平是出于國際領先的技術狀態，如果說ISO9073-9：2008《紡織品 非織造布試驗方法 第9部分：包括懸垂系數的懸垂性測定》代表了國際先進水平，那么按照中華人民共和國標準GB/T23329-2009《紡織品 織物懸垂性的測定》的測的結果的重現性要比國際標準要好得多，《織物懸垂性能重現性的研究》的作者在研究了標準后作了初步試驗、驗證得出結論，請看常濤、張國權撰寫的文章——《織物懸垂性能重現性的研究》

鄭重聲明：未經許可，嚴禁轉載。

續上：

2.3  試樣在30s~180s的變化

ISO 9073-9:2008(E)兩種方法中，相同的圖像獲得時間：30s。中華人民共和國FZ/T 01045-1996標準中規定試樣放好后要：靜止3min獲得圖像。那么試樣在靜置后的30s~180s的時間中是否變化？

選用10塊材料和工藝不同的試樣，用數碼相機在試樣靜置不同的時間獲得圖像用評估軟件得出懸垂系數，分析試樣在30s~180s的變化（見表1）。

表1  試樣在30s~180s的懸垂系數   單位：%

分析表1中的數據，繪制不同試樣在30s~180s時間內的變化曲線（見圖4）。

圖4表明：懸垂圖像在一定的時間范圍內是變化的，呈振蕩形，特別是試樣2、3、4、5、6、9、10振蕩非常明顯，而對于不同的試樣在變化時的振幅是有差異的。

30s時間對于圖像處理法完全可以，數碼相機可以瞬間獲得圖像，使用者按照這個規定做，只要使用者的手法和操作比較規范統一、時間掌握準確，作出的數據是有可比性的。但是，30s的靜置時間對于紙環法則顯然不夠，因為，硬挺織物在30s后還在變化，使用者不可能在極短的時間中以極快的速度在紙環上畫出投影的輪廓，而試樣的投影面積變化又會導致測得結果重現性差。

2.4試樣的初始狀態

實踐證明：“隨機性”的初始狀態是導致重現性差的原因之一。

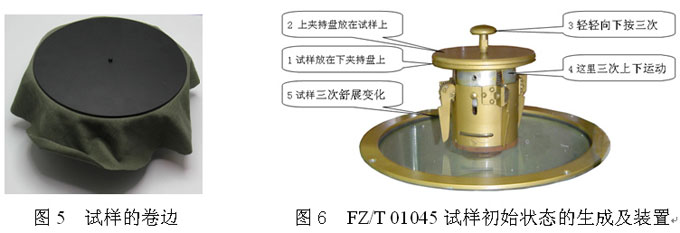

ISO 9073-9:2008(E)中規定：“將試樣放在下層夾持盤上，使定位栓穿過試樣中心。再將上層夾持盤放在試樣上，使定位栓穿過上層夾持盤上的中心孔。”試樣隨機放到夾持盤上的狀態就是試樣的初始狀態。這種放置試樣的方式對一些試樣存在問題，例如試樣邊緣下落先后不均勻，特別是針織布試樣會出現邊緣卷曲（見圖5），如果人為展開難免有向下的力施加于試樣，會導致更大的差異，如果重新放置顯然有失檢驗原則。

FZ/T 0 1045-1996標準中規定試樣放好后要將試樣托放在夾持盤上，加上蓋，輕輕向下按三次。“輕輕向下按三次”使試樣隨機放到夾持盤上后有三次機械性的規律舒展變化，改變了試樣人為擺放下落的“隨機性”，消除了使用操作者不同手法的差異。這是趙文賢先生發現試樣直接放在夾持盤上受“隨機性”和手法差異的影響而導致試驗重現性較差，因此發明了中國最早的懸垂試驗試樣初始狀態生成裝置，首次應用在1984年的FJ539織物懸垂性試驗方法的中國標準當中（見圖6，標注中的數字為先后順序）。

試樣初始狀態生成裝置克服了試樣初始狀態的人為差異，提高了試驗測得結果的重現性，但是經過試驗表征：這個裝置雖然對重現性有了改善，但是支撐架使試樣在同一部位三次舒展，往往不能達到理想的效果。懸垂性研究者力圖找出更合理的裝置以實現更好的重現性。

鄭重聲明：未經許可，嚴禁轉載。
